LAMILUX pásový světlík B
Celosvětově první pásový světlík s certifikátem vodotěsnosti
Stručný přehled výhod
Pásový světlík B
Energetická účinnost
- NOVINKA: První pásový světlík na trhu s testovanou vzduchotěsností až do třídy A podle ETA 09/0347
- modulární komplexní systém, skládající se z četných, vzájemně sladěných jednotlivých inovativních dílů
- perfektní tepelná izolace s evropským atestem
- vnitřní a vnější kovové díly, jak v nosných konstrukcích, tak i v systémech klapek, jsou od sebe kompletně tepelně odděleny
- použití izotermického zátěžového konvertoru (ITL) – použití vysoce tepelně izolačních materiálů v oblasti paty
- plastová prosklení s nejnižšími koeficienty prostupu tepla
- snadné posuzování životního cyklu (ekologická bilance): pro pásový světlík B existuje obsáhlé ekologické prohlášení o výrobku podle DIN EN 15804, DIN EN ISO 14040, DIN EN ISO 14044 a EN ISO 14025
Stabilita, bezpečnost a odvod kouře a tepla
- NOVINKA: konstrukční zatížení sněhem až 4,4 kN/m² (podle Eurokódu)
- NOVINKA: s naším prosklením GFUP, kompozitním materiálem ze skleněných vláken a polyesterové pryskyřice, dosahujeme dle směrnice VKF třídy odolnosti proti krupobití HW5
- díky naší divizi Composites a s ní souvisejícími odbornými znalostmi je naše prosklení GFUP mimořádně odolné vůči UV záření, povětrnostním vlivům a chemicky agresivním emisím
- první pásový světlík na světě s testovanou vodotěsností při silném dešti a bouři (DRI 3,0 m²/s)

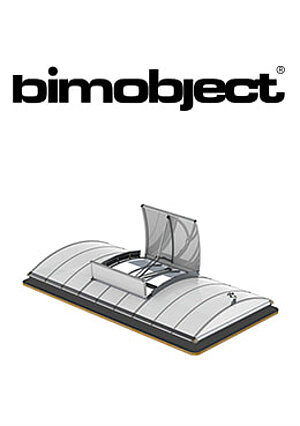

- náš pásový světlík B je připraven pro BIM – ke stažení na bimobject.com
- maximální stabilita systémů klapek v otevřeném stavu díky odpruženým několikanásobným kloubovým nosníkům
RWA (SOZ/ZOKT)
- NOVINKA: pohon RWA (SOZ/ZOKT) a větrání je nyní k dispozici také jako 48V motor
- efektivní odtah kouře díky klapkám na odvod kouře v pásovém světlíku B (DIN EN 12101-2), dvojitá nebo jednoduchá klapka
- v případě požáru rychlé otevření prostřednictvím termického uvolnění, tepelného a CO2 dálkového uvolnění nebo elektrického dálkového uvolnění
- všechna zařízení na odtah tepla a kouře se mohou kombinovat také s větracími zařízeními
Bezpečnost
- ochrana proti propadnutí během montáže, platná 1 rok od data výroby
- volitelně: trvalou ochranu proti propadnutí lze zajistit prostřednictvím různých systémů
- provádíme pro vás odbornou a pravidelnou údržbu
Prověřeno a certifikováno
Evropský technický atest (European Technical Approval) ETA: Při zkoušce pásového světlíku B se posuzování řídilo směrnicí pro atesty (ETAG) vydanou Evropskou organizací pro technické atesty. Atest udělený společnosti LAMILUX bere přitom v úvahu všechny důležité vlastnosti výrobku, aby byly splněny veškeré požadavky v jednotlivých zemích EU z hlediska stavebního zákona.
Obecné oprávnění stavebního úřadu (ABZ): Německý seznam míst použití
Obecné oprávnění stavebního úřadu (ABZ) je udělováno Německým ústavem stavebních technologií (DIBt). Tento certifikát posuzuje použitelnost resp. aplikovatelnost určitého stavebního výrobku vzhledem k požadavkům stavebního dozoru.
Certifikát kvality LAMILUX - tímto předkládáme důkaz o tom, že systém denního světla byl vyroben a uveden do praxe dle příslušných homologací a dle požadovaných technických standardů. Dodržíme, co slíbíme!
Osvědčení o zkoušce a evropské atesty
- splňuje evropské normy pro zatížení sněhem a větrem
- tepelně izolační vlastnosti prověřeny dle ETAG 010
- vodotěsnost rovněž prověřena dle ETAG 010
- požární bezpečnost prokázána dle DIN 18234-3
- chování při požáru u prosklení klasifikováno dle DIN 4102-2 a EN 13501-1
- tavitelnost prosklení doložena dle DIN 18230-1
- odolnost proti šíření ohně z vnějšku B ROOF(t1) dle EN 13501-5 (pro tvrdé střešní krytiny)
- zařízení RWA (SOZ/ZOKT) jako jednoduchá a dvojitá klapka testovaná a klasifikovaná podle EN 12101-2
- ochranná mřížka proti propadnutí testovaná podle GS-BAU-18 pro trvalou ochranu proti propadnutí
Varianty výbavy
Pásový světlík B

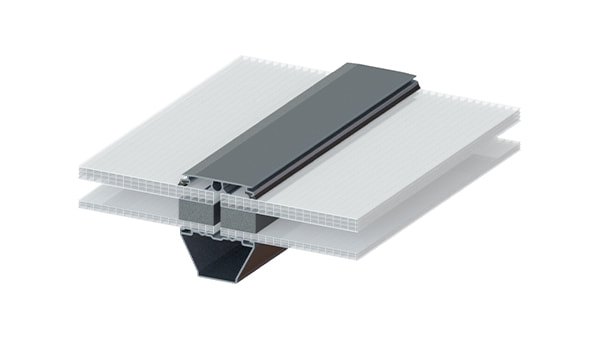

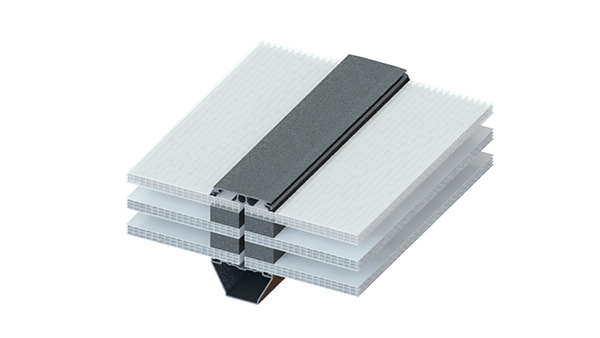

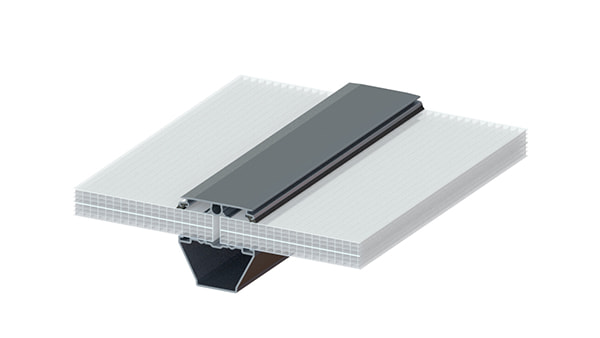

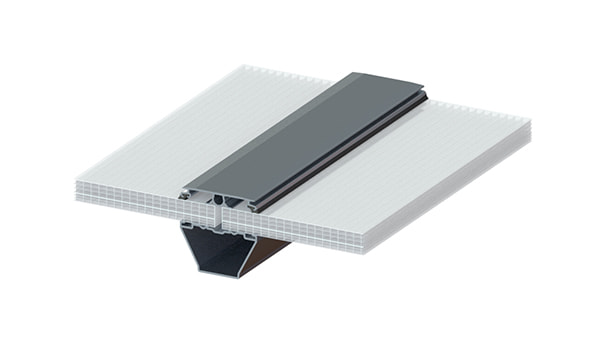

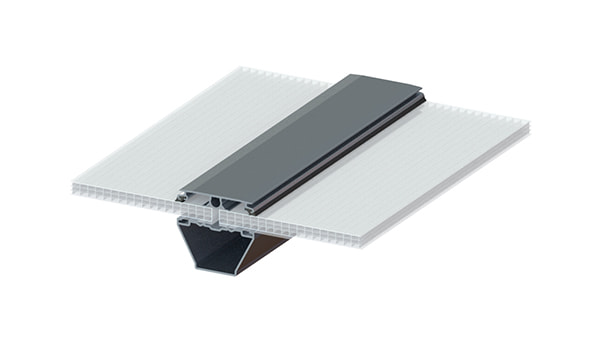

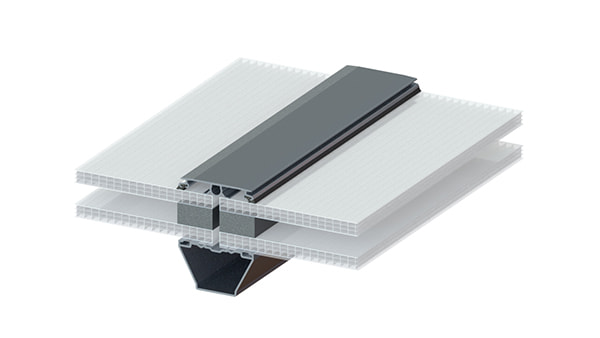

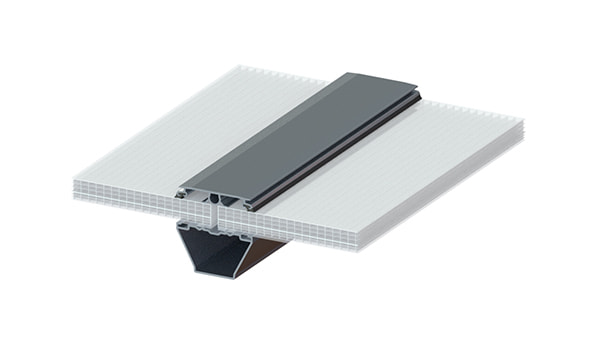

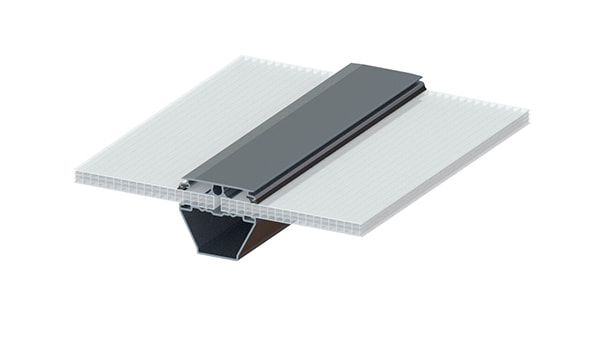

Prosklení
- vlastní vývoj tepelného kompozitu 32 mm: nízká hořlavost v kombinaci s vynikající tepelnou izolací
- optimální prosklení splňující veškeré požadavky (např. zvuková a tepelná izolace, propustnost světla, chemická odolnost atd.)
- standardně vícevrstvé opálové polykarbonátové panely (neoslňující)
- čiré panely bez příplatku
- částečně možná výbava s ochranou proti slunci
- „tvrdá střešní krytina“ možná – současně tavný povrch

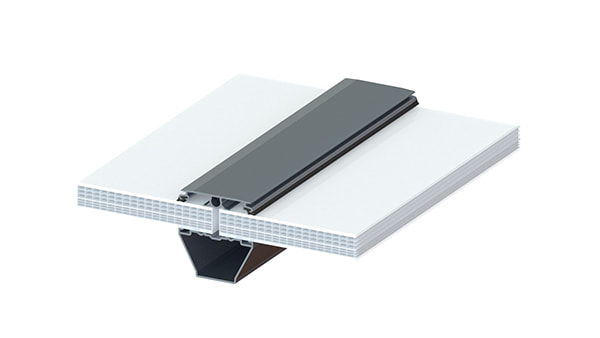

- varianty prosklení GFUP + GFUP na vyžádání
Pozor: Hodnoty Ug jsou uvedeny podle normy DIN EN 673 (vertikální instalace). Pro tepelně technický výpočet pásového světlíku (Uw) je nutné zohlednit skutečné hodnoty prostupu tepla profilové konstrukce, včetně patkových profilů, profilů šikmých stěn a profilů klapek.
Hodnota Ug: 2,5 W/(m²K)
Hodnota zvukové izolace: 17 dB
Třída materiálu: B-s1, d0
Propustnost světla: 39-67 %
Hodnota Ug: 2,4 W/(m²K)
Hodnota zvukové izolace: 20 dB
Třída materiálu: E, d0
Propustnost světla: 32-56%
Hodnota Ug: 1,8 W/(m²K)
Hodnota zvukové izolace: 18 dB
Třída materiálu: B-s1, d0
Propustnost světla: 27-46%
Hodnota Ug: 1,8 W/(m²K)
Hodnota zvukové izolace: 23 dB
Třída materiálu: E, d0
Propustnost světla: 22-38%

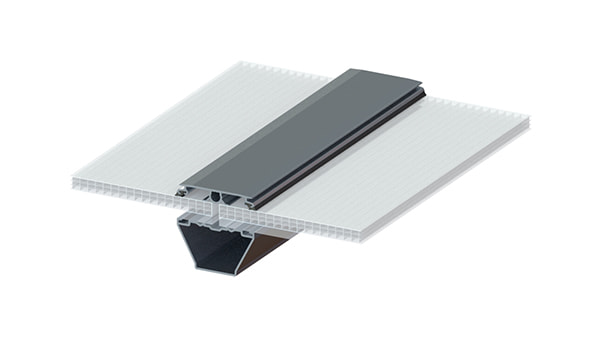

Hodnota Ug: 2,3 W/(m²K)
Hodnota zvukové izolace: 31 dB
Třída materiálu: E, d0
Propustnost světla: 34-59%
Hodnota Ug: 1,6 W/(m²K)
Hodnota zvukové izolace: 24 dB
Třída materiálu: E, d0
Propustnost světla: 24-45%
Hodnota Ug: 1,6 W/(m²K)
Hodnota zvukové izolace: 25 dB
Třída materiálu: E, d0
Propustnost světla: 20-37%
Hodnota Ug: 1,4 W/(m²K)
Hodnota zvukové izolace: 17 dB
Třída materiálu: B-s1, d0
Propustnost světla: 27-46%
Hodnota Ug: 1,2 W/(m²K)
Hodnota zvukové izolace: 18 dB
Třída materiálu: E, d0
Propustnost světla: 15-45%
Hodnota Ug: 1,2 W/(m²K)
Hodnota zvukové izolace: 20 dB
Třída materiálu: E, d0
Propustnost světla: 13-37%

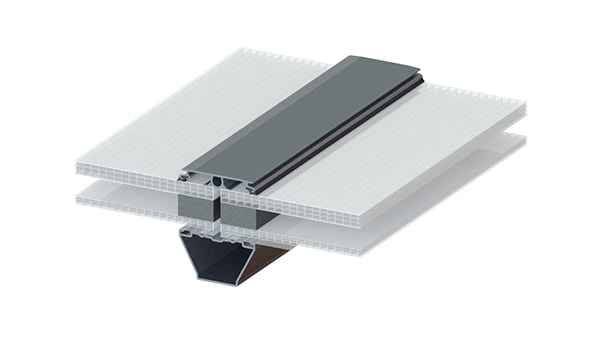

Hodnota Ug: 1,3 W/(m²K)
Hodnota zvukové izolace: 26 dB
Třída materiálu: E, d0
Propustnost světla: 23-40%
Hodnota Ug: 1,8 W/(m²K)
Hodnota zvukové izolace: 23 dB
Třída materiálu: E, d0
Propustnost světla: 19-32%
Hodnota Ug: 1,0 W/(m²K)
Hodnota zvukové izolace: 18 dB
Třída materiálu: E, d0
Propustnost světla: 10-31%
Klapkové systémy pro RWA (SOZ/ZOKT) a větrání
- integrace jako jednoduchá klapka nebo klapka vedle klapky
- ručně spuštěné nebo prostřednictvím řídicí technologie automatizované otevírání a zavírání pomocí elektrických motorů (24 V/230 V) se šroubovým zvedákem nebo s pneumatickými pohonnými jednotkami s pneumatickými válci
- sada senzorů větru a deště
- možnost energeticky efektivního automatizovaného ovládání klapkových systémů pro přirozené větrání a odvětrávání
- optimální těsnost při přívalovém dešti prostřednictvím svařovaného těsnicího rámu s okapovou lištou a integrovaným balónkovým těsněním
Velikosti větrací klapky BE jednoduchá klapka
| Typ | otevírací plocha Ageo |
|---|---|
| 100/100 | 0,93 m² |
| 100/200 | 1,96 m² |
| 125/100 | 1,17 m² |
| 125/200 | 2,26 m² |
| 150/100 | 1,43 m² |
| 150/200 | 2,45 m² |
Pásový světlík B - odtah kouře
K dispozici je jednoduchá klapka nebo symetrická a asymetrická dvojitá klapka (více informací zde)
Příslušenství
Pásový světlík B

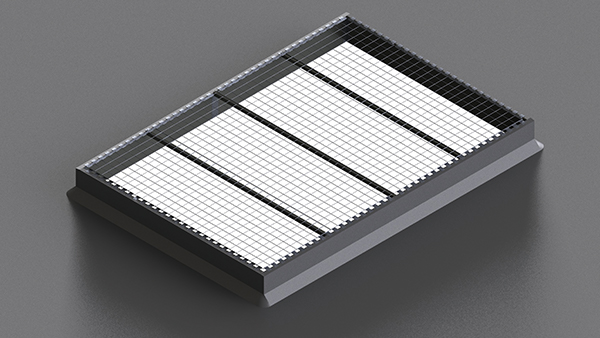

Ochranná mřížka
- trvalá ochrana proti propadnutí dle zkušebního certifikátu BG
- pro světlé šířky mezi 1,00 a 6,00
- lze zavěsit do ohnutých plechů

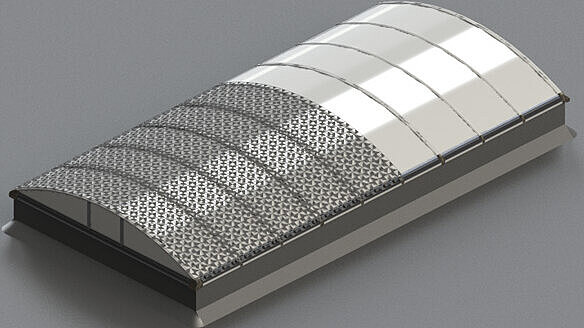

Ochrana proti slunci
- mřížka ve všech požadovaných RAL odstínech
- efekt listnatého stromu pro přirozený stínový efekt
- trvale bezpečné z hlediska propadnutí
- ochrana před krupobitím a UV zářením

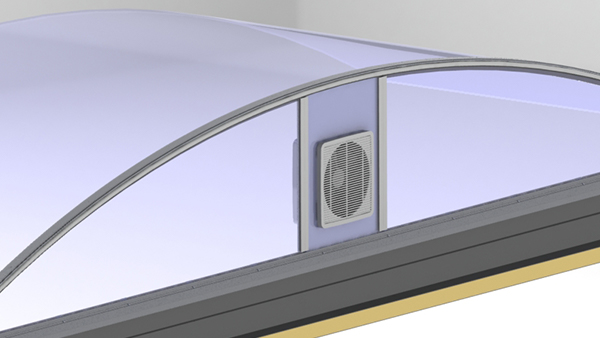

Ventilátor ve štítu
- všechny ventilátory mají elektrickou uzavírací klapku
- montáž závisí na: šířce pásového světlíku, montážní pozici, sklonu hřebenu...

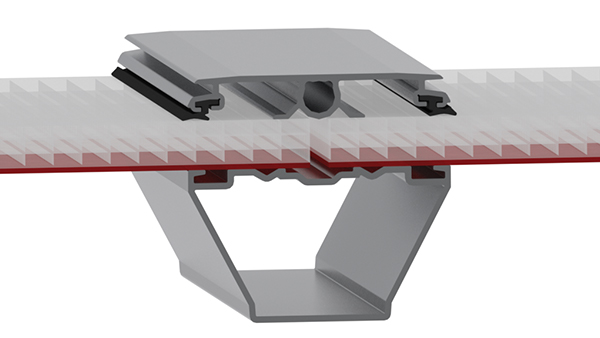

„Tvrdá střešní krytina“
- prosklení pásového světlíku B může podmínky pro „tvrdou střešní krytinu“ i „tavné plochy“ splňovat současně – nebo může příslušné vlastnosti splňovat samostatně
- odolnost proti šíření ohně z vnějšku B ROOF(t1) dle EN 13501-5 (tvrdé střešní krytiny)

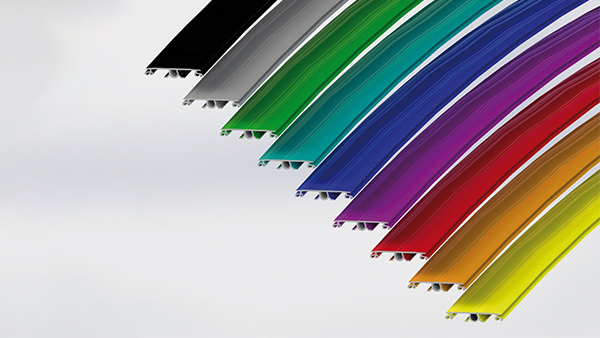

Barevný odstín
- rámy LAMILUX z ocelového plechu, a také všechny viditelné hliníkové profily lze na individuální přání potahovat dle barevné palety RAL

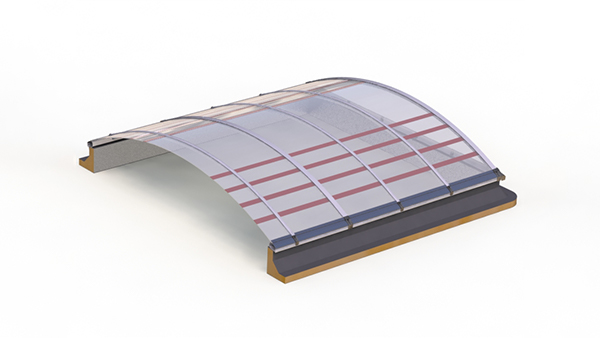

LSS – bezpečnostní páska LAMILUX
- trvalá ochrana proti propadnutí pro bezpečnost po montáži prosklení
- integrovaná bezpečnostní zóna v decentním vzhledu ve spodní části prosklení
- důsledné zabezpečení: změny prosklení způsobené povětrnostními vlivy a stárnutím nemají žádný vliv

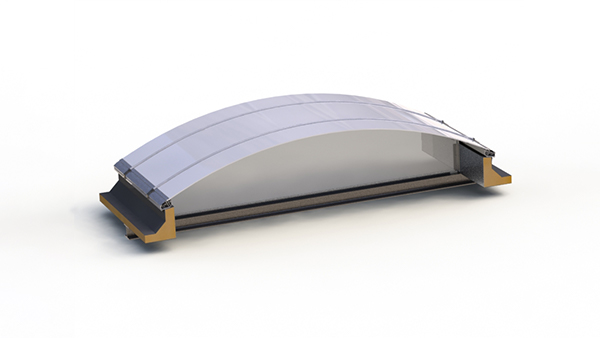

Kouřová zábrana
- kouřotěsná, nehořlavá třídy A1
- struktura: 2 mm hliník / PC 10 / 2 mm hliník
- použití: pro oddělení kouřových úseků, přičemž PC prosklení pásového světlíku se roztaví a kouřová zábrana nadále omezuje šíření kouře v daném úseku.

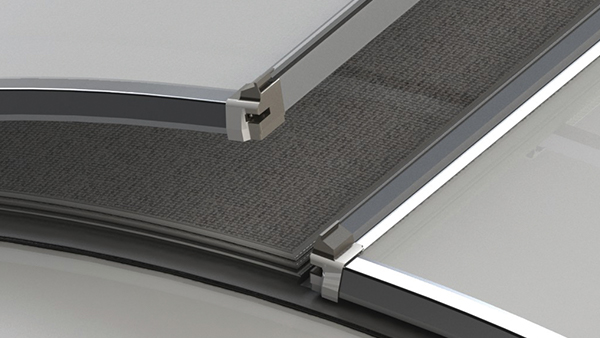

Síť proti hmyzu
- integrace do systémů klapek pro ochranu před hmyzem při otevřených klapkách

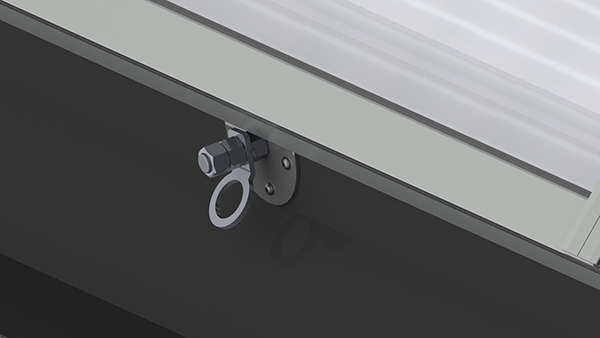

Kotevní bod pro OOP
- kotevní bod pro upevnění osobních ochranných prostředků kvůli zabezpečení proti pádu
- montáž na předem připravený rám pásového světlíku LAMILUX
- kotevní bod pro použití karabiny v kombinaci s bezpečnostním postrojem (EN 361) a záchytným systémem (EN 363)
- upevnění pro max. 3 osoby
další dostupná výbava: montážní otvor, střešní výstup, dělicí příčka, Blower Door

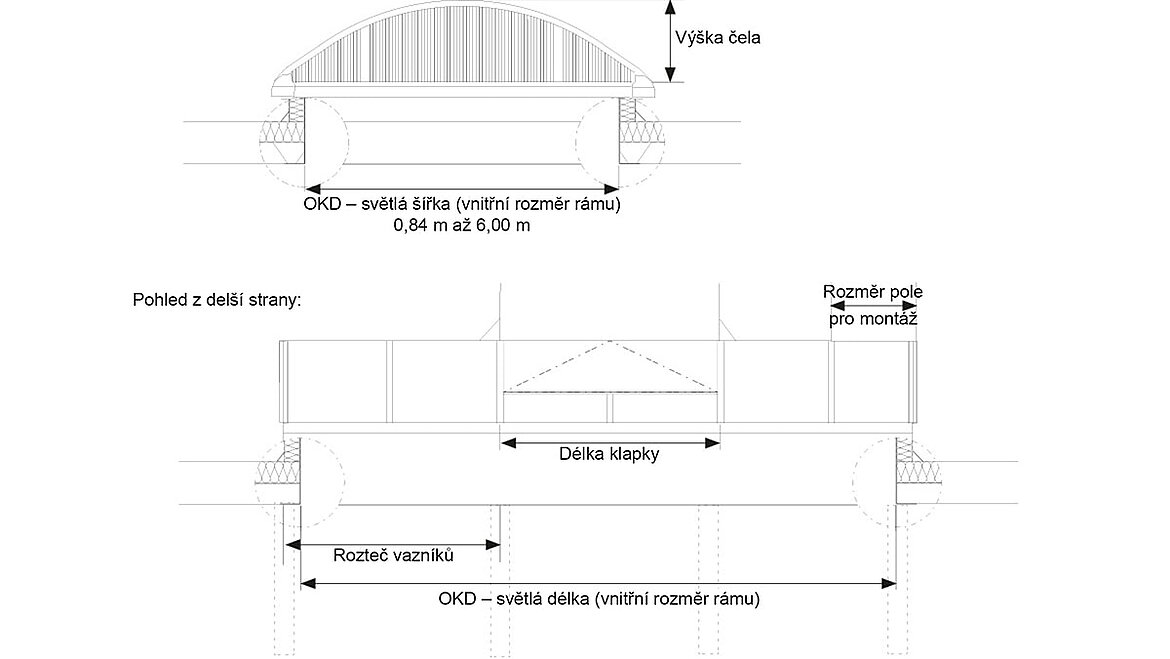

Technické detaily
Pásový světlík B

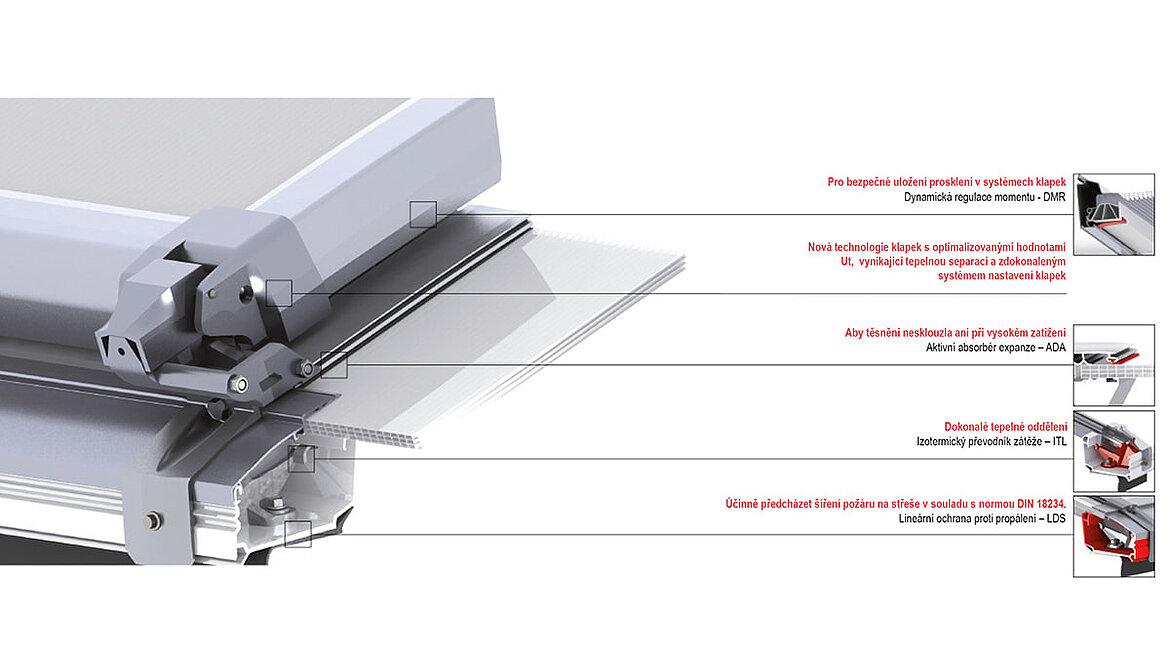

Konstrukční detaily

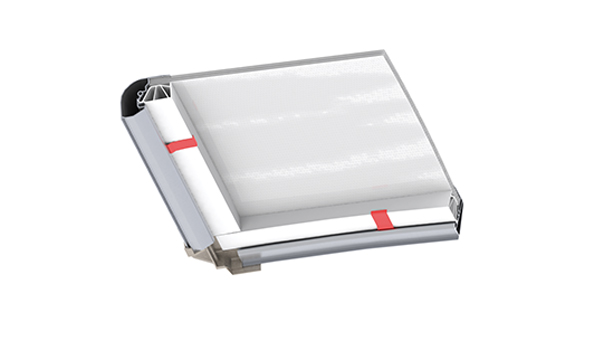

Dynamická regulace momentu – DMR
Účinek: Díky odpružení (DMR pružina), které je integrováno v montážním rámu pod zasklívací lištou, je prosklení z hlediska napětí optimálně namontováno. Tím se definovanou přídržnou silou zajistí ve správné poloze i při zatížení.
Výhody: Prosklení zůstávají za všech okolností napěťově optimalizovaná a jsou perfektně zajištěna, protože působící zatížení jsou optimálně tlumena a přenášena do upínacího rámu.
Ochrana před silným větrem
- vysoká stabilita klapek i v jejich otevřeném stavu
- ještě lepší upevnění polykarbonátového prosklení
- další zabezpečení křídlových systémů díky pružinovým vícekloubovým traverzám

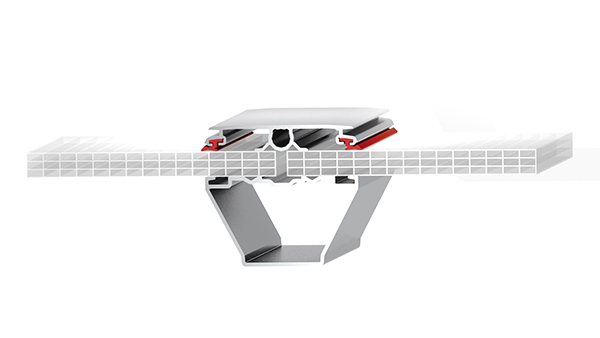

Aktivní absorbér expanze – ADA
Účinek: Aktivní absorbér expanze vyrovnává napětí a expanze vznikající při zatížení. Za tímto účelem jsou těsnění kontinuálně napojena na krycí lišty tak, aby byla odolná proti posunu.
Výhody: Optimální ochrana konstrukce před sněhem, ledem, větrem a velkým tepelným zatížením.
Bezpečnost v detailu
- prosklení je tvarově přizpůsobené a těsně spojené s krycími lištami a nosnými příčkami.
- krycí lišty jsou vybaveny integrovanými vodicími lištami pro upevnění kování, stínících zařízení a údržbových prvků.
- bezpečnost upnutí je zvýšena díky rozšířené oblasti přilnutí.

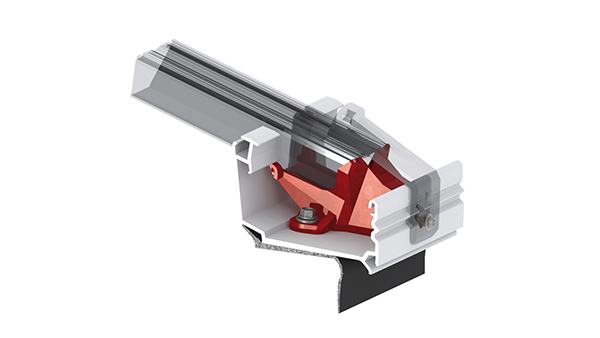

Izotermický převodník zátěže – ITL
Účinek: Izotermický převodník zátěže vede zatížení pásového světlíku cíleně do spodní konstrukce pásového světlíku. Tím, že je takto patní profil zbaven zatížení a napětí, lze upustit od použití kovového materiálu a místo něj využít kvalitní plast s vynikajícími tepelně izolačními vlastnostmi.
Výhody: Izotermický převodník zátěže (ITL) dosahuje optimalizovaných, konzistentních izotermických křivek v konstrukci a zabraňuje vzniku tepelných mostů.
Využijte maximální energetickou účinnosti
- vynikající hodnoty Uf v patním profilu a ještě lepší tepelná izolace
- zvýšená nosnost patního profilu
- výrazně snížené riziko kondenzace
- optimalizované odvětrávání
- hladký vnitřek s menším počtem hran kvůli menšímu znečištění

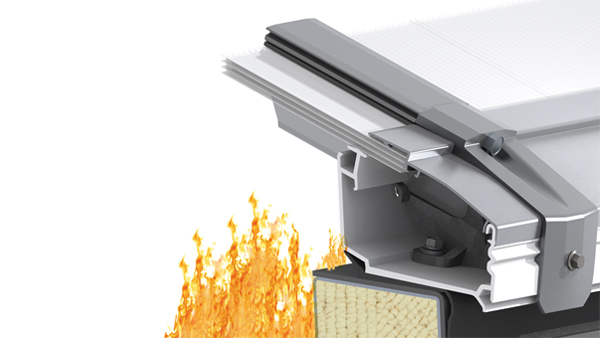

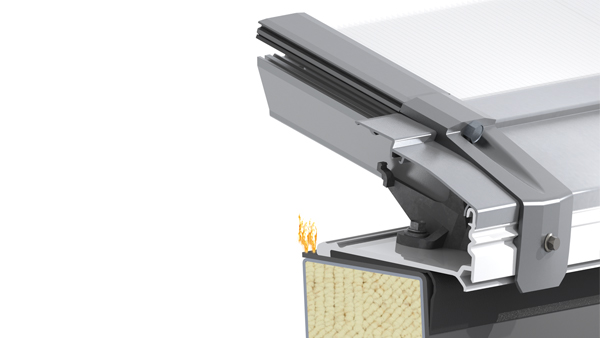

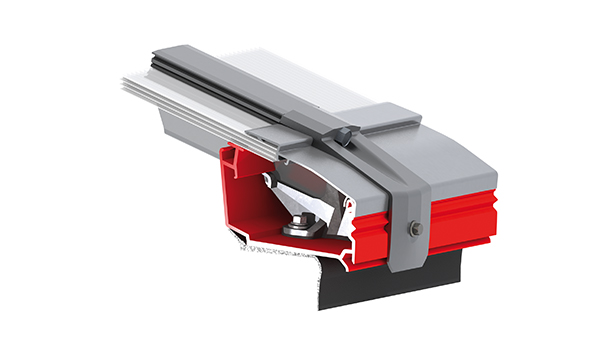

Lineární ochrana proti propálení – LDS
Účinek: Střešní plášť, připevněný k podkladové konstrukci, například k rámu, je obvykle vytažen až k hraně podsady a veden pod patním profilem pásového světlíku. Často se stává, že při požáru uvnitř budovy zahoří střešní plášť na vnitřní straně hrany a má tendenci hořet jako „zápalná šňůra“ směrem k vnější straně střechy.
LDS je třeba chápat jako inteligentní systém pro omezení šíření požáru v oblasti průniku do střechy. Zásadní roli přitom hraje profil pásového světlíku: skládá se z termoplastického plastu, který při vysokých teplotách na hraně měkne a usadí se přímo nad hořící okraj střešní membrány. Tím se utěsní hořící spáry, přeruší se přívod kyslíku a plameny v tomto místě zhasnou.
Výhody: Prostřednictvím LDS se zabrání rozšíření plamenů na střechu. Navzdory změknutí kvůli vysokým teplotám zůstává patní profil během požáru stabilní, protože se ochlazuje a vyztužuje kovovým profilem skleněné lišty.
LDS – důmyslná protipožární technika
- zabraňuje šíření požáru na střeše v oblasti střešních prostupů podle ustanovení normy DIN 18232-4
- patentovaná technologie
- eliminuje potřebu těžké štěrkové výplně v okolí pásového světlíku
Energetická účinnost

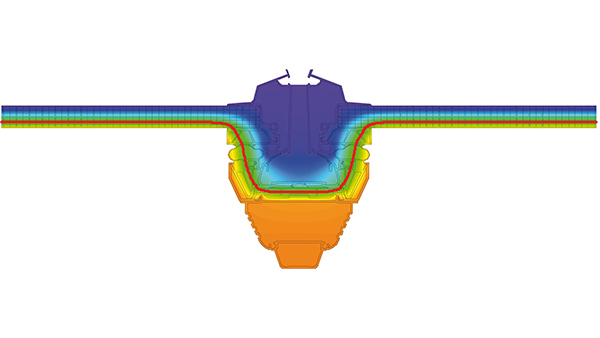

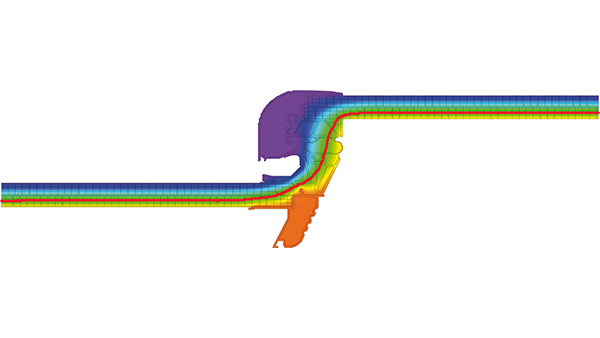

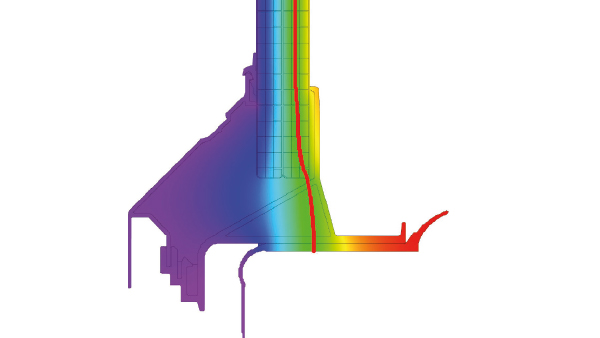

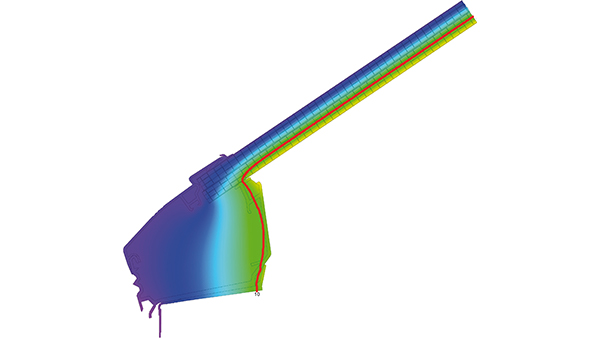

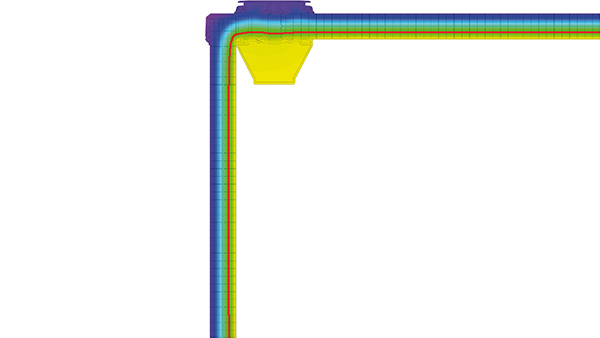

Optimalizované izotermické křivky
U LAMILUX pásového světlíku B běží izoterma 10°C v konstrukci konzistentně. Naše záruka: výrazně minimalizované riziko vzniku kondenzátu na vnitřních stranách konstrukce.
Rozsáhlá technologie tepelné ochrany v celé konstrukci zajišťuje ty nejlepší hodnoty Uw celoevropsky schváleného pásového světlíku. Vlastnosti energetické účinnosti jsou testovány a prokázány podle ETAG 010. To dokumentuje jednotné izolační vlastnosti v oblasti profilů systému pásového světlíku. Výpočet hodnot Uw je v případě objednávky nákladově neutrální a je potvrzen certifikátem kvality.

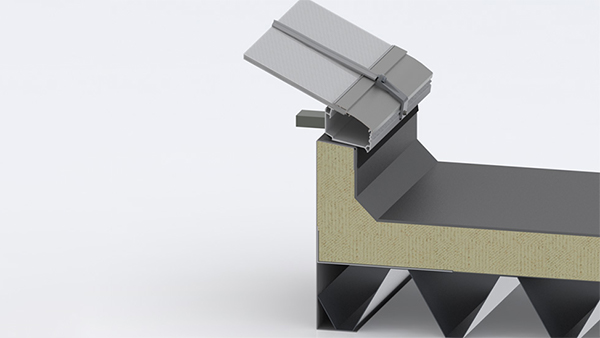

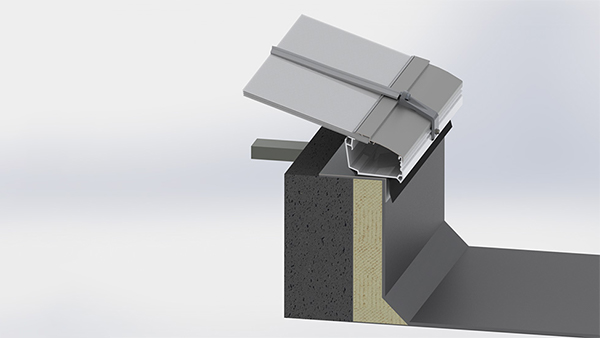

Stavební napojení

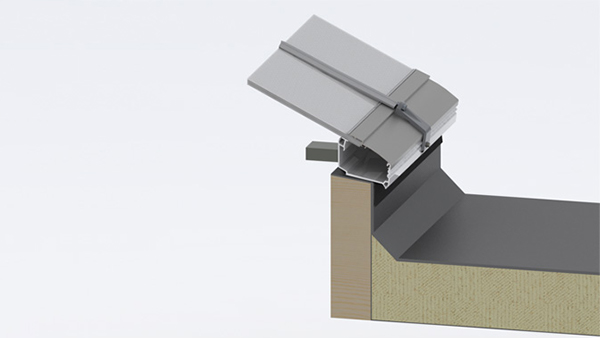

- U variant napojení na střechu jsou možné například montáže na rámy z ocelového plechu, na dřevěné lepené nosníky nebo na železobetonové hrany.
- Také u rámů z ocelového plechu nabízených společností LAMILUX je stabilita na prvním místě. Společnost LAMILUX jednoznačně splňuje požadavek Německého institutu pro stavební techniku, podle kterého musí být rámy z ocelových plechů vyrobeny z vysoce kvalitních druhů oceli, jako je S 280 GD + Z 275 nebo S 320 GD + Z 275.
- detail připojení sendvičové střechy podle Směrnice IFBS
